TOM630卧式加工中心主要结构及特点：
1.主要部件采用有限元分析进行优化，铸件经过时效、回火等工艺确保机床长期使用精度的稳定性。
2机床采用整体T型铸造床身，龙门立柱，正挂箱主轴箱结构。床身内部布置三角加强筋，床身结构厚重，从而使机床得到高刚性和长久稳定的精度，
3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾大直径高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y/Z三向导轨采用台湾上银直线导轨
TOM630卧式加工中心参数：
TOM630 | 规 格 |
工作台规格 | 工作台面积630 mm´630mm |
X坐标行程 | 1200mm |
Y坐标行程 | 900mm |
Z坐标行程 | 1000mm |
主轴中心线到工作台面距离 | 0~900 mm |
工作台最大回转直径 | 1600mm |
主轴鼻端至工作台中心距离 | 150~1150 mm |
X滚柱重载线轨 | 两条滚柱重载强力线轨 线轨滑座加宽加大 |
Y滚柱重载线轨 | 两条滚柱重载强力线轨 |
Z轴滚柱重载线轨 | 两条滚柱重载强力线轨 |
X、Y、Z切削进给量 | 1～6000 mm/min |
X、Y快速进给速度 | 16/16/12m/min |
主轴转速范围 | 50～6000 r/min |
主轴锥孔 | BT50-190mm两水一气、主轴环喷 |
数控系统 | 日本发那科0i-MF plus
|

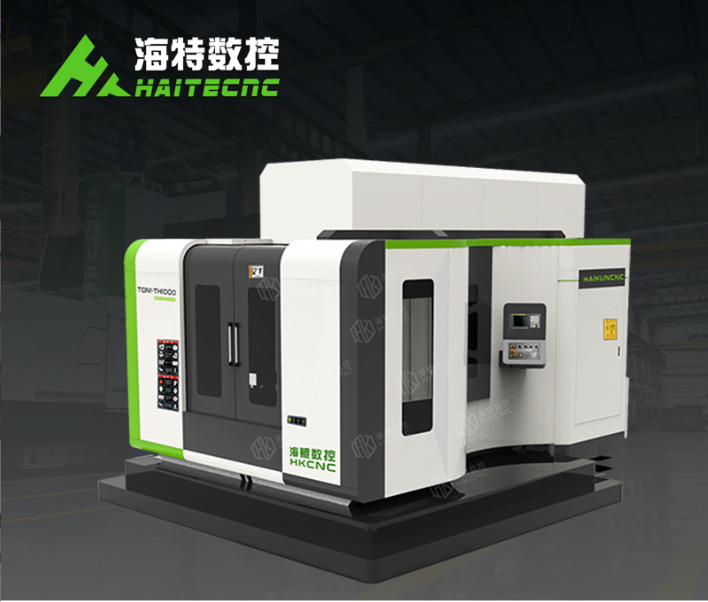

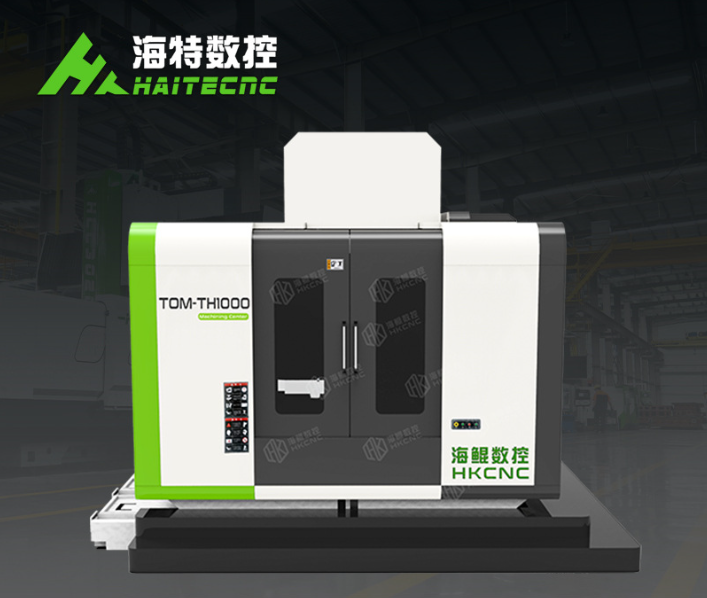

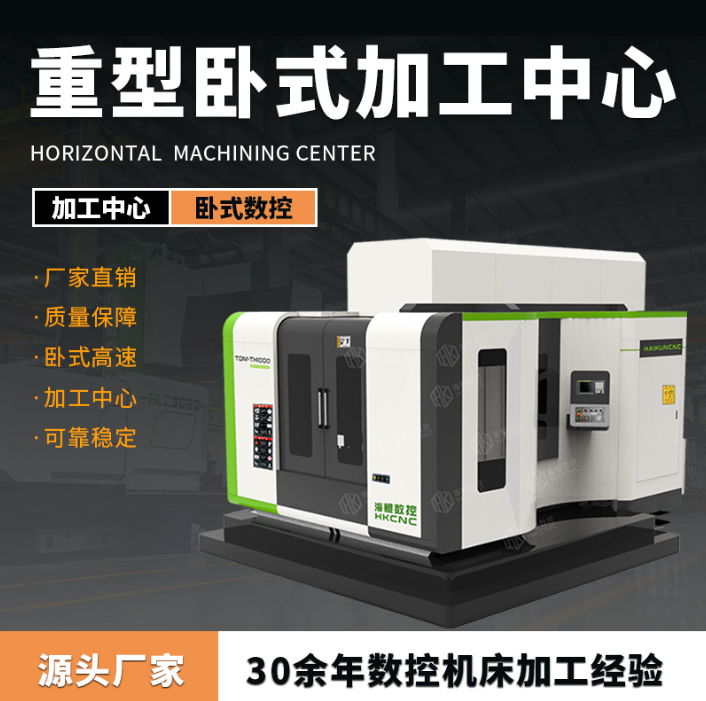

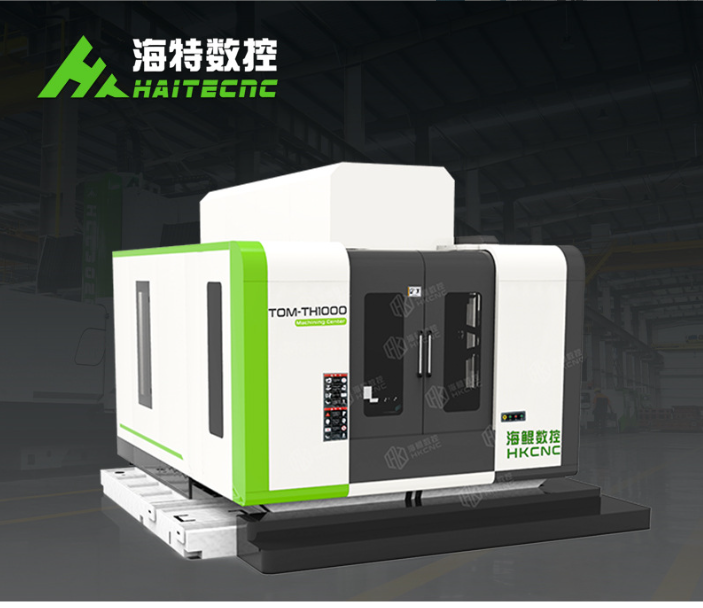

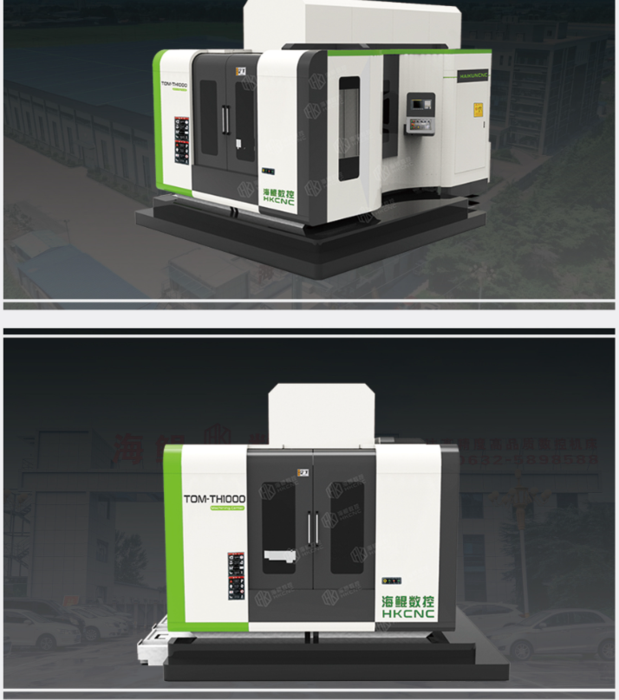

TOM630卧式加工中心图片：
