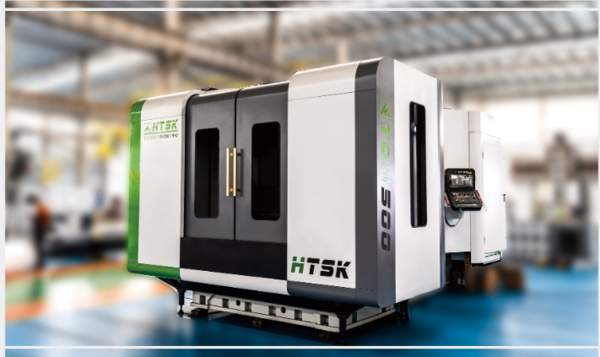

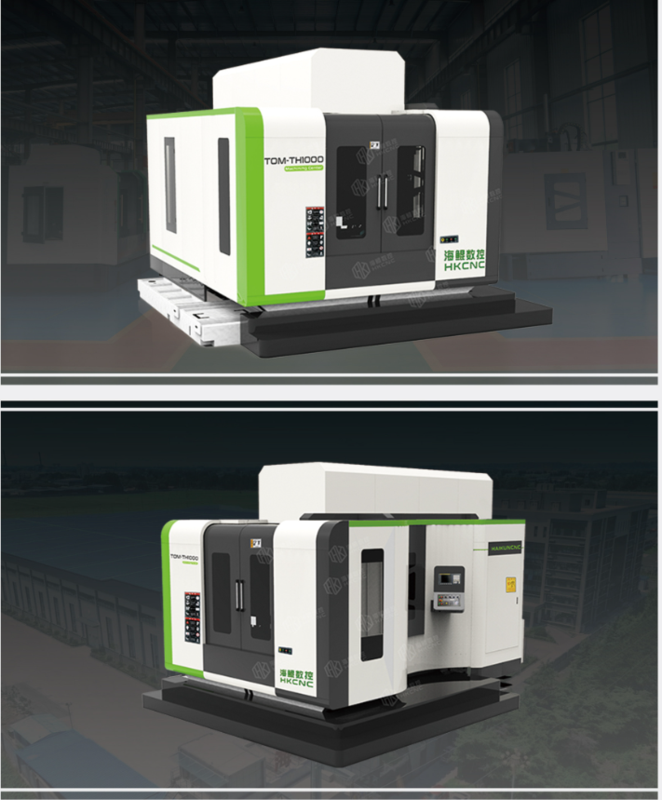

TOM500卧式加工中心

产品详情
规格 定柱卧式加工中心 行程mm 900*600*600
工作台规格(长*宽)mm 500*500 最大载重kg 1200
快速位移m/min 24/24/22 主轴转速范围r/min 50~6000
主轴锥孔type BT50 圆盘式刀库/链式刀库 24

TOM500卧式加工中心配置:

 标准配置:

  国产操作系统

  1、台湾主轴                 10、加工中心高功率冷却泵

  2、台湾丝杠                 9、电器箱冷热交换器

  3、日本轴承                 11、XYZ三轴护罩

  4、台湾线轨                 12、工件冷却两水一气

  5、台湾刀库                 13、三色提示灯

  6、气动元件:台湾亚德客     14、RA232、CF与USB接口

  7、电器原件:法国施耐德     15、立体封闭式防护

  8、自动润滑油泵             16、操作机维护使用手册

TOM500卧式加工中心简介:

1.主要部件采用有限元分析进行优化,主要铸铁采用高强度铸铁金相组织稳定,经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。

2机床采用整体T型铸造床身,龙门立柱,正挂箱主轴箱结构。床身内部布置三角加强筋,床身结构厚重,从而使机床得到高刚性和长久稳定的精度,

3.高速高刚性主轴单元结合伺服主轴电机;X/Y/Z采用大扭矩伺服电机。

4.X/Y/Z采用台湾大直径高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。

5.X/Y/Z三向导轨采用台湾上银直线导轨,精度高、速度快耐磨损或者根据客户要求选择硬轨道设计刚性强



TOM500卧式加工中心参数:


TOM500

X、Y、Z坐标行程

1000 mm*800mm*1100mm

主轴中心线到立柱正面导轨距离

50~850 mm

主轴端面至工作台上平面距离

150~1250mm

X、Y、Z切削进给量

1~6000 mm/min

X、Y快速进给速度

24m/min、24m/min

Z快速进给速度

22m/min

主轴转速范围

50-6000 r/min

主轴锥孔

BT50

主轴电机

15/18.5kW

X、Y伺服电机

bis30/2000kW

Z伺服电机

bis30/2000kW

A轴伺服电机

Bis12B/2000kW

数控回转工作台

NRT-630H

工作台规格(长×宽)

500mm*500mm

牌面中心孔直径

Φ50H7mm

牌面高度(水平)

300mm

梯形槽宽度

18mm

锁紧油压

35kg/cm2

分割角度

1°/5°/01001° degree

分割精度

±4 arc sec

重复精度

±1 arc sec

锁紧扭矩

500kg-m

减速比

1/180

牌面最大转速

11.1r.p.m

工作台最大载重

1200kg

转台重量

300kg

圆盘式/链式刀库(数控铣不含刀库)

24/32/40

工作台T型槽(槽数×槽宽)台面淬火

5mm*18mm

重复定位精度

300mm/+ 0.005mm

定位精度

300mm/+0.0075mm

数控系统

Oi-MF

使用源气压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H)

5570mm*5180mm*3910mm

机床重量


16000 kg
