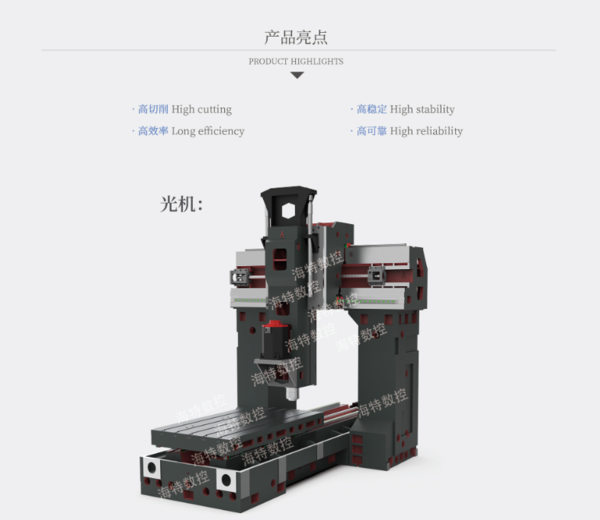

山东海特数控机床2016龙门加工中心机体结构：
1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。
2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性*好。横梁采用梯形式设计，刚性强结构好适合强力切削。
3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨，Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。
山东海特数控机床HLC2016龙门加工中心参数：
HLC2016龙门加工中心 | 规 格 |
工作台规格（长×宽） | 2200mm*1400mm |
X坐标行程 | 2000 mm |
Y坐标行程 | 1800 mm |
Z坐标行程 | 900mm |
两立柱之间最大宽度 | 1600 mm |
主轴端面到工作台距离 | 150mm-1050mm |
X滚柱重载线轨 | 55mm*2 两条滚柱线轨 |
Y滚柱重载线轨 | 55mm*2 两条滚柱线轨 |
Z轴硬轨 | 硬轨 矩形内定位结构 |
X轴丝杠 | φ6312mm |
Y轴丝杠 | φ5512mm |
Z轴丝杠 | φ5012mm |
X、Y、Z切削速度 | 1～6000 mm/min |
X、Y、Z快速进给速度 | 15/15/12 m/min |
主轴转速范围 | 50～6000 r/min |
主轴锥孔 | BT50-150 皮带6000rpm |
数控系统 | 日本发那科oimfplus |
1、 机床导轨形式
l X轴采用2条重载型（滚柱）直线道轨结构，床身为整体铸造结构，结构刚性好。
l Y轴采用2条重载型（滚柱）直线道轨结构，购成90°形式，这提高了Y轴导轨的精度及刚性。
l Z轴采用矩型滑枕结构,与横向溜板结合的导轨帖四氟乙烯导轨耐磨带。
l 各运动副运行平稳、准确，耐磨损、寿命长久。
2、 X、Y、Z轴运动形式
l X、Y、Z轴均采用高精度预载滚珠丝杠。
l X、Y轴通过大功率交流伺服电机直接连接，无间隙传动。
l Z轴通过交流伺服加抱闸电机直接连接，无间隙传动。
