项目 | 参数 |
行程 | X坐标行程 | 600mm |
Y坐标行程 | 650mm |
Z坐标行程 | 500mm |
A轴回转角度 | -30°～+110° |
C轴回转角度 | 360° |
工作台最大回转直径 | 455mm（上银） |
主轴 | 主轴转速 | 8000 r/min |
主轴电机 | 11KW |
主轴连接方式 | 直连主轴 |
主轴冷却方式 | 空调式油冷机 |
主轴锥孔 | BT40 |
主轴鼻端至转台中心距离 | 50-550mm |
进给 | X、Y、Z切削进给量 | 1～6000 mm/min |
X、Y快速进给速度 | 24m/min |
Z快速进给速度 | 30m/min |
X/Y/Z伺服电机 | 20nm |
A轴动力结构 | 直驱 |
C轴动力结构 | 直驱 |
X轴滚柱重载线轨 | 2*55mm |
Y1轴滚柱重载线轨 | 2*55mm |
Y2轴滚柱重载线轨 | 2*35mm |
Z轴滚柱重载线轨 | 2*45mm |
数控系统 | 选配 | / |
刀库 | 刀库规格 | BT40-24T |
其他 | 机床轮廓尺寸（L×W×H） | 4350*2100*3000mm |
机床重量（约） | 10500kg |
五轴加工中心定义：
五轴数控机床，顾名思义，是指在X、Y、Z，三根常见的直线轴上加上两根旋转轴。A、B、C三轴中的两个旋转轴具有不同的运动方式，以满足各类产品的技术需求.
五轴加工中心优势：
五轴加工中心适合加工复杂、工序多、要求高、需要多种类型的普通机床和众多刀具夹具，且经多次装夹和调整才能完成加工的零件。其加工对象主要有箱体类零件、复杂曲面、异形件、盘套板类零件和特殊加工。
不同系统对五轴加工中心支持
数控机床五轴加工中心可以选配台湾新代系统支持五轴五联动，也可以选择日本发那科系统支持四轴四联动。
五轴加工中心光机参数：
项目 | 参数 |
行程 | X坐标行程 | 600mm |
Y坐标行程 | 650mm |
Z坐标行程 | 500mm |
A轴回转角度 | -30°～+110° |
C轴回转角度 | 360° |
工作台最大回转直径 | 455mm（上银） |
主轴 | 主轴转速 | 8000 r/min |
主轴电机 | 11KW |
主轴连接方式 | 直连主轴 |
主轴冷却方式 | 空调式油冷机 |
主轴锥孔 | BT40 |
主轴鼻端至转台中心距离 | 50-550mm |
进给 | X、Y、Z切削进给量 | 1～6000 mm/min |
X、Y快速进给速度 | 24m/min |
Z快速进给速度 | 30m/min |
X/Y/Z伺服电机 | 20nm |
A轴动力结构 | 直驱 |
C轴动力结构 | 直驱 |
X轴滚柱重载线轨 | 2*55mm |
Y1轴滚柱重载线轨 | 2*55mm |
Y2轴滚柱重载线轨 | 2*35mm |
Z轴滚柱重载线轨 | 2*45mm |
数控系统 | 发那科oimfpluf | 五轴四联动 |
刀库 | 刀库规格 | BT40-24T |
其他 | 机床轮廓尺寸（L×W×H） | 4350*2100*3000mm |
机床重量（约） | 10500kg |

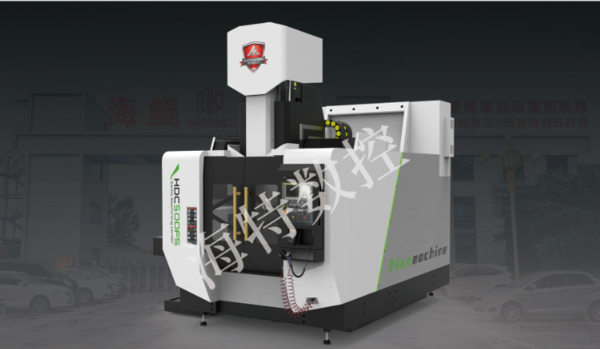

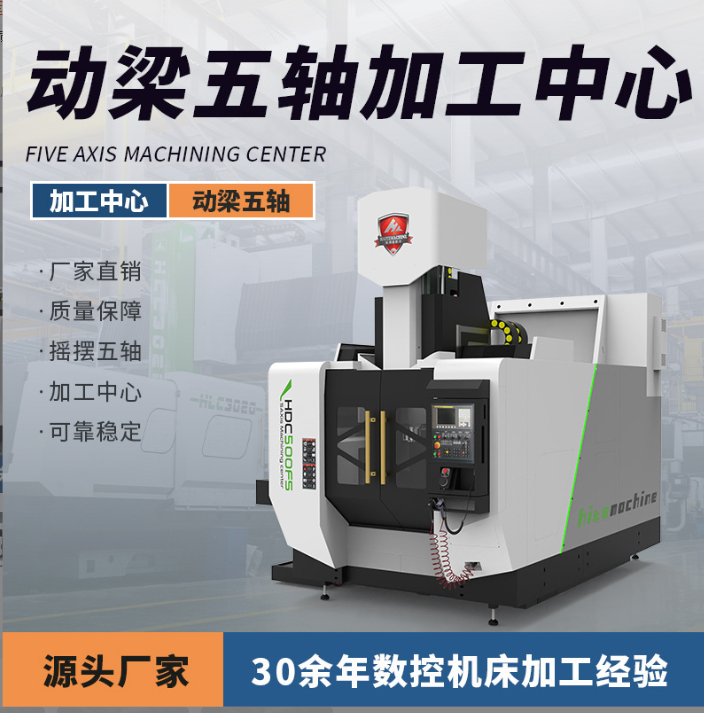

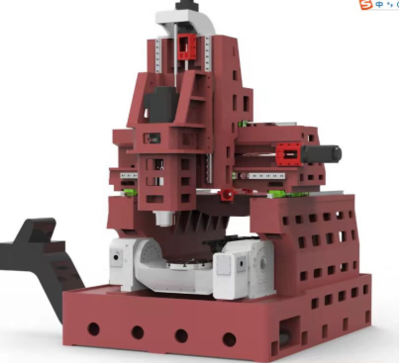

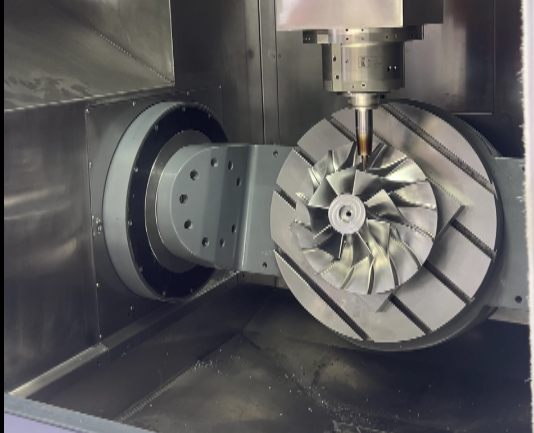

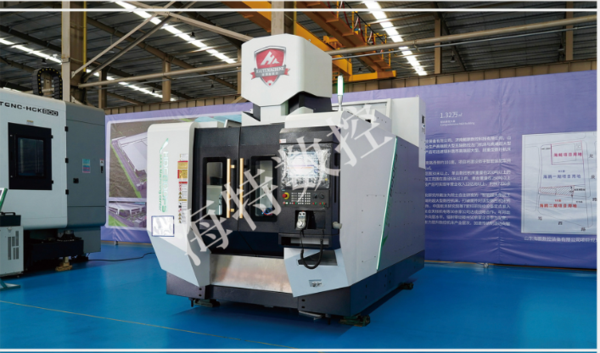

五轴加工中心型号图片：
